你有没有见过这种场景：让 AI 画一张系统架构图，它给你输出一堆默认蓝色的圆角矩形，线条歪歪扭扭，节点挤成一团。放到自己的博客或者方案里，一眼就能看出是 AI 生成的，比十年前的 PPT 还难看。
作者 Cathryn Lavery 是 BestSelf.co 的创始人，设计师出身。她写博客时每需要一张图，要么跟 Figma 搏斗半小时，要么干脆放弃配图。后来她发现问题不在 AI 不会画图，而在 AI 缺少一套编辑级的视觉规范，diagram-design 就是被这个痛点逼出来的。
这个仓库不是在线白板，也不是拖拽工具。它是一套装进 Claude Code、Codex、Factory Droid 和 Pi 里的 Agent 技能，你用自然语言描述想表达的内容，Agent 自己选类型、组织信息、按设计规范渲染，输出一个自包含的 HTML 文件，双击就能离线打开。截至 2026 年 8 月 21 日，它已经积累了超过 2.3 万个 Star，登过 GitHub AI 趋势榜榜首。
看数据它确实火，但火不等于好用。这篇文章想讲明白一件事：diagram-design 到底解决了什么问题，值不值得你花两分钟装进自己的 Agent 环境。
为什么值得关注

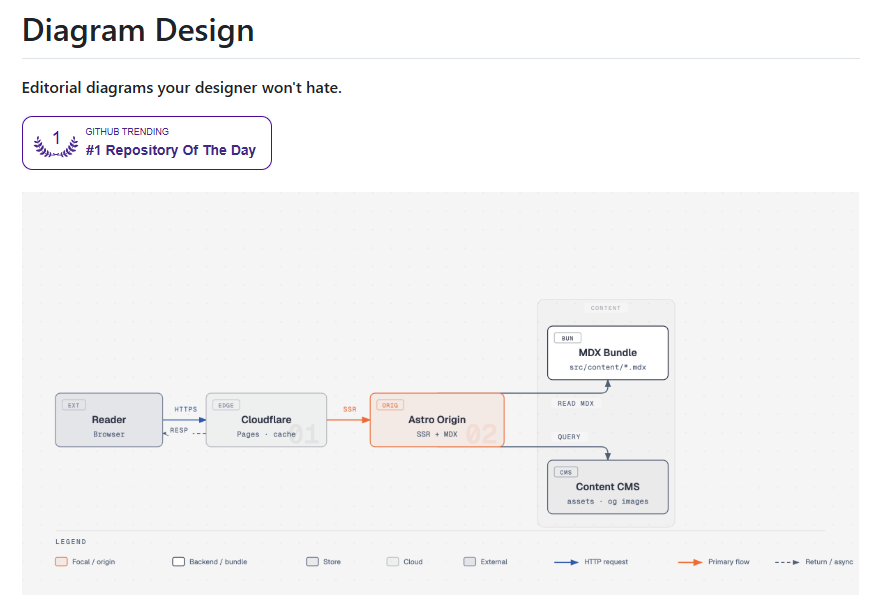

先说数字。v2.6.0 提供 39 种图表类型，从架构图、流程图、时序图、状态机，到桑基图、鱼骨图、Wardley 地图、Medallion 数据分层，写技术文章需要的大部分图都覆盖了。每种类型带三个静态变体：极简浅色、极简深色、完整编辑版。
但类型数量不是重点。真正有区分度的是它内置的那套设计系统。全图只允许一个强调色，最多 1 到 2 个焦点元素；坐标、宽度、间距全部要求被 4 整除；1px 发丝边框，不用阴影，圆角不超过 10px；标题用衬线体、节点名用无衬线体、技术标注用等宽体。目标信息密度控制在 4/10。

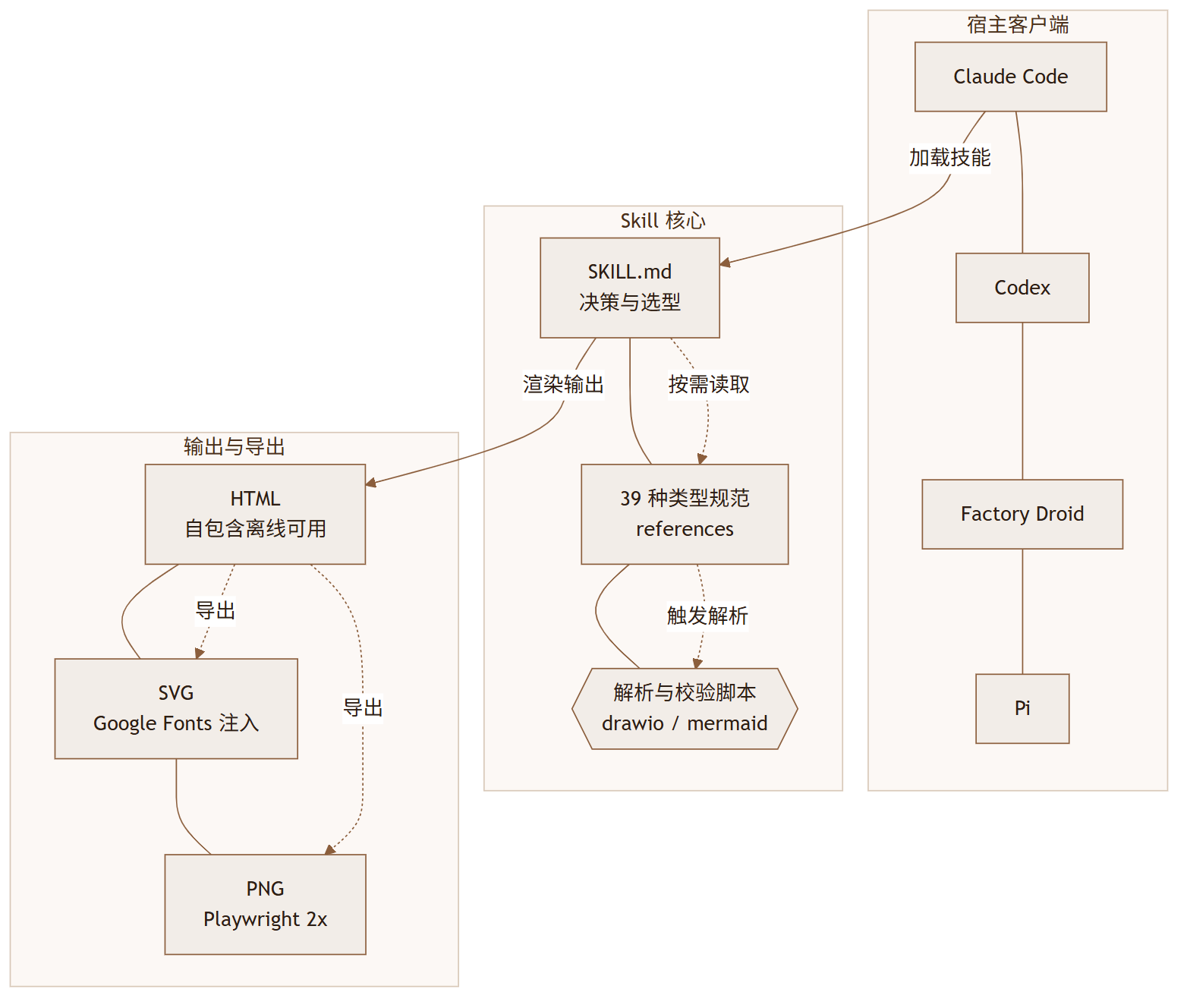

它在整个 Agent 生态里的位置，不是一句功能介绍能讲清的，用一张架构图看得更清楚。
这套约束的效果是，出来的图有明确的视觉焦点，而不是均质的方块阵。作者在仓库里写了一句很有分量的话：最高质量的举措通常是删除，每个节点都要靠实力赢得自己的位置。你让 AI 画图时它倾向于堆信息，这套规范逼着它先判断什么值得被看见。

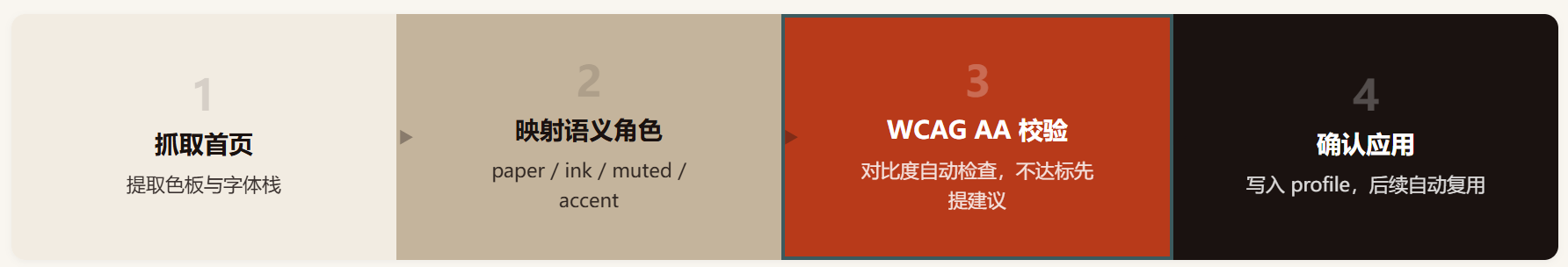

最能打动我的是品牌匹配功能。一句 “onboard diagram-design to https://yoursite.com”，Agent 抓取你的网站首页，提取背景色、正文色、品牌强调色和字体栈，映射到 paper、ink、muted、accent 这些语义角色，再自动跑一遍 WCAG AA 对比度检查，不达标的颜色先提出调整建议，确认后每张新图都自动用这套品牌风格。
这解决了一个非常实际的问题：图表和网站风格割裂。以前生成的图放到自家文档里总像外来户，现在 60 秒完成整套主题适配，多客户项目还能存多个 profile 互不干扰。
另一个实用功能是存量图表重绘。手里的 draw.io 和 Mermaid 文件不用推倒重来，直接导入让它按设计系统重新画。导入时有四个调节旋钮：格式选 html、svg 还是 png，尺寸选文档内嵌还是 16:9 幻灯片，细节等级从 faithful 到 simplified，受众从 engineer 到 executive。同一份源文件，给工程师看的和给高管看的，是两张密度和措辞都不同的图。
每次重绘结束还会生成一份保真回执，明确记录哪些节点被合并、哪些被删除、删除的原因。它不会偷偷把你的源图简化完就算完事，而是把取舍显式写出来，这层透明度在同类工具里很少见。
无障碍也做到了默认级别。每个 SVG 都带 role、aria-labelledby 和标题描述插槽，动效默认关闭，尊重系统的减少动态偏好。仓库还配了一整套 CI 门禁：几何防遮挡、渲染像素对比、文档同步、版本同步、安全扫描，拒绝远程资源和可执行属性。不过功能吹得再好，也得装起来跑一遍才算数。
上手什么感觉

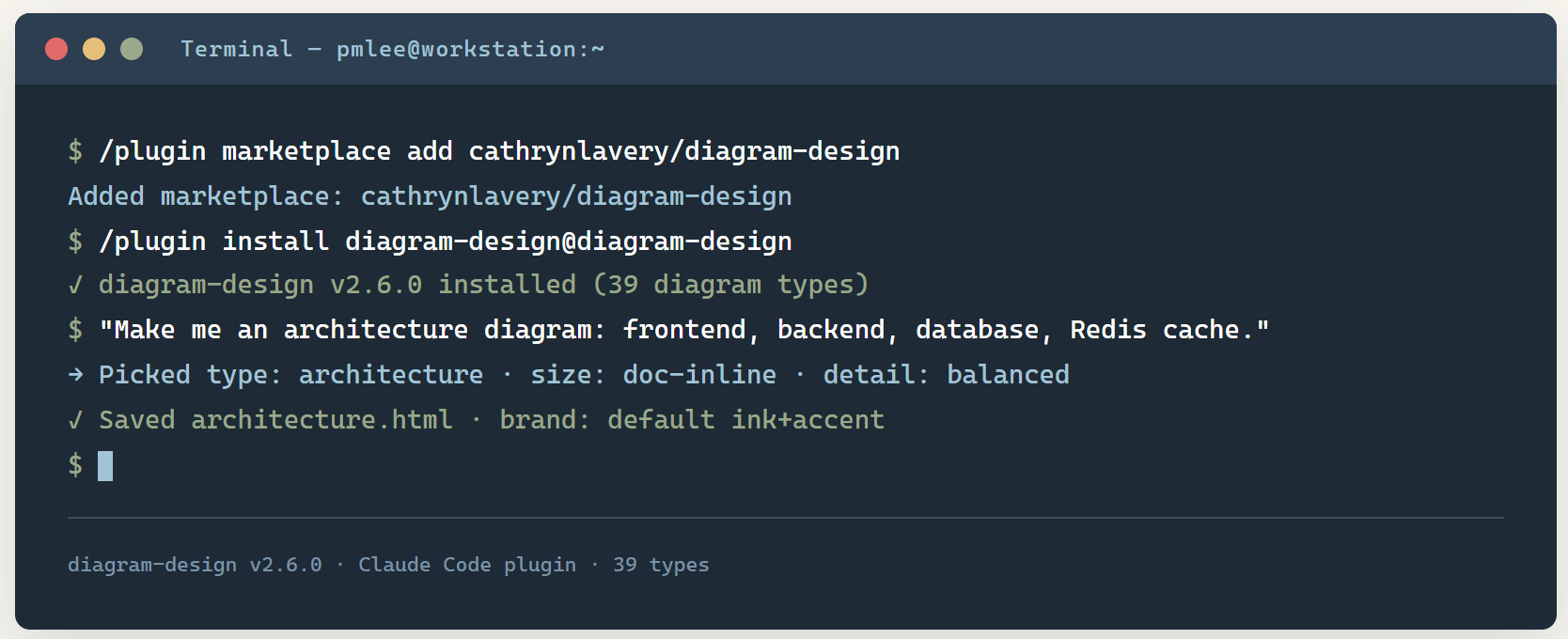

安装是典型的两行命令，四个客户端的装法都不算长，也不用记复杂配置。以 Claude Code 为例：
/plugin marketplace add cathrynlavery/diagram-design
/plugin install diagram-design@diagram-design
Codex 和 Factory Droid 的安装方式类似，Pi 则是一条 pi install 命令。装完记得在 Claude Code 的插件市场里手动开启自动更新，第三方市场默认不开自动更新。装好后不用记任何语法，直接自然语言使唤：
"Make me an architecture diagram of my app: frontend, backend, database, Redis cache."
"I need a quadrant showing Q2 projects by impact vs effort."
第一次在新项目里使用，它会停下来问你要不要跑品牌 onboarding，是贴 token 还是直接用默认配色，不会默默输出默认皮肤的图。这个细节挺加分，说明作者默认用户有品牌意识。
上手过程中有几个点容易忽略。Claude Code 装完要手动开自动更新，否则以后得手动拉新版本。Pi 没有自动更新机制，隔段时间需要自己跑 pi update --extensions。导出 PNG 需要额外的 Playwright 依赖，首次使用要先装浏览器内核。想改内置风格指南的话，建议直接 clone 仓库做软链安装，避免市场版更新覆盖你的自定义配置。
跑起来之后，真正的问题才浮出水面：什么场景该用它，什么场景不该用，边界又在哪里。
什么时候用，什么时候别用
| 场景 | 典型用户 | 优势 | 局限 |
|---|---|---|---|
| 技术博客和产品文档配图 | 内容创作者、开发者 | 一句话出图，风格统一 | 需要 Agent 客户端环境 |
| 技术汇报与方案设计 | 架构师、PM | 受众旋钮按场合出图 | 复杂自由绘画做不了 |
| 品牌化文档体系 | 设计驱动的团队 | 60 秒品牌匹配 + WCAG AA | 首次 onboarding 有学习成本 |
| 存量图表翻新 | 有 Mermaid/draw.io 资产的团队 | 导入重绘 + 保真回执 | 非像素级复刻，会舍弃原布局 |
不适用的情况也很明确：
-
只想画终端里的 unicode 小图，用别的工具更快 -
内容是列表或表格的，直接写出来比画图好 -
只有一两个框一张标签的”图”，那段文字本身就够了 -
需要多人实时协作的白板场景，也不是它的菜
作者给了个很清醒的判断标准：画之前先问一句，读者从这张图里学到的东西，会不会比一段写得好的文字更多？答案是否，就别画。这个标准本身比项目还值钱。不过判断它值不值得长期跟，还得看社区和迭代质量。
社区怎么样了
| 指标 | 数据 | 说明 |
|---|---|---|
| Stars | 超 2.3 万（截至 2026-08-21） | 周增长约 13.5k，曾登 AI 趋势榜榜首 |
| Fork | 约 1.4k | 社区在 fork 后二次开发 |
| 核心维护者 | 作者主导 + 社区 PR 贡献 | Bus Factor 偏高，存在单点风险 |
| 协议 | MIT | 商业友好 |
| 迭代节奏 | v2.3.1 到 v2.6.0 一周内多次发布 | 高频迭代 |
这个项目的社区热度是真的。2026 年 8 月 17 日单日新增约 1100 个 Star，一周增长 13.5k，涨幅 139%，属于现象级增长。第三方内容平台的评价也比较一致，把它描述为”让 Claude Code、Codex 与 Pi 生成品牌化、可访问、可编辑技术图表的 Agent Skill”，认为它反映了技术团队的一个新需求：编码 Agent 不只生成文字，也要稳定交付能直接用于正式传播的视觉材料。
不过热度之下也要保持清醒。项目 2026 年 4 月才开源，目前还处在高速迭代期，2.3 到 2.6 之间版本号跳得很快，说明 API 和文件格式还没完全稳定。核心维护者以作者一人为主，虽然社区 PR 不断涌入，但关键决策的 Bus Factor 依然是单人水平。对于把它的输出接入生产流水线的团队，这些是要考虑的风险。
风险归风险，它到底凭什么火，又是靠什么撑住这股势头，拆开看看才知道？
我的真实看法
先说最初的判断。看到两万多个 Star 的时候，我下意识觉得这又是 AI 风口下的流量项目。但翻完它的 references 目录和 CI 脚本，我的判断收窄了：这不是营销空壳，它把图表质量当成工程问题在认真解决。39 种类型每种的规范文档、几何防遮挡门禁、无障碍检查，这些东西不是刷 Star 的团队会做的。
如果要给它找参照系，我拿 Mermaid 和 draw.io 来比。Mermaid 用文本描述图，功能很强，但视觉上限低，排版经常靠运气。draw.io 是成熟的拖拽工具，可控性强，但慢，而且出来的图风格全看操作者水平。diagram-design 卡在两者中间：保留自然语言的低门槛，用设计系统接管视觉质量。
它和这两者不是替代关系，是互补关系。你已经在用 Mermaid，当它生成的图需要真正见人的时候，导进来让 diagram-design 重画一遍，这可能是它最有价值的用法。我的判断是，它真正解决的问题不是”能不能画图”，AI 本来就能画，而是”画出来敢不敢用”。
风险同样要讲清楚。第一，它不是独立工具，没有 Agent 客户端就完全无法使用，用户半径被限制在 Claude Code、Codex、Pi 这些生态里。第二，快速迭代是把双刃剑，v2.6.0 刚把类型数量推到 39 种，规范文档和实际行为之间可能存在滞后，升级前建议看 changelog。第三，单维护者的架构决策风险，短期内不会消失。
版本迭代可以佐证它的生命力：2.0 加入 Loop 飞轮，2.3 引入语义模式和可访问动效，2.5.10 补齐桑基、鱼骨、Wardley、看板等布局，2.6.0 突破 39 种类型。每周都在往前推，而且每次更新都带着质量门禁，这个节奏在个人主导的开源项目里不多见。
我的总体评价是：它把”图表设计系统”这个通常只存在于成熟设计团队内部的东西，压缩成了一个 Agent 技能，这本身就是 Agent Skill 生态里一个值得关注的范式样本。它对标的不只是绘图工具，更是”AI 输出物如何达到专业发布标准”这个更大的命题。
资源地址
| 资源 | 地址 |
|---|---|
| GitHub 仓库 | https://github.com/cathrynlavery/diagram-design |
| 在线图库 | https://cathrynlavery.github.io/diagram-design/ |
值不值得装，一句话
如果你在用 Claude Code 或 Codex 写技术内容，我建议直接装上试两把。装一次的成本是两行命令，第一次出图就能感受到”终于不是圆角方块阵”的差别。从架构图或流程图这种高频类型开始，先跑一次品牌 onboarding，让输出先对齐你的网站风格。
如果你还在观望，盯两个指标：维护者能不能在版本快速迭代的同时保持文档同步，以及社区 PR 的合入速度。这两点决定了 diagram-design 能不能从现象级项目变成可靠的日常依赖。
一个值得玩味的细节是，这个项目把”AI 生成图”第一次当成内容生产链路的一环来设计，而不是孤立的生成动作。它默认你要拿图去发文章、去投屏、去给客户看，所以每一步都在为”敢用”做准备。这种思路，比某个具体的图表类型值钱多了。
