你有没有这种情况：脑子里有了一个清晰的架构图，打开 Excalidraw 之后对着白板发了十分钟呆，最后画出来的还是跟脑子里想的不一样。
不是说 Excalidraw 不好用，是”把想法翻译成图形”这件事本身就挺消耗心力的。你一边要想结构，一边要调位置，还得琢磨配色，思路很容易被打断。
excalidraw-diagram-generator 这个 Smithery Skill 做的事很简单：你说一句话，它给你生成一个 .excalidraw 文件。支持的图表类型有 9 种，从流程图到 ER 图，从思维导图到泳道图，覆盖面比大多数专门画图工具还广。
看了一眼它的实现方式之后，我发现这东西的设计思路比功能本身更有意思。它不是简单地把文字贴到方框里就完事了，而是对每种图表类型都有独立的提取逻辑和布局算法。
环境准备
这个 Skill 的接入方式非常简单，因为它跑在 Smithery 平台上，不需要本地安装任何依赖。

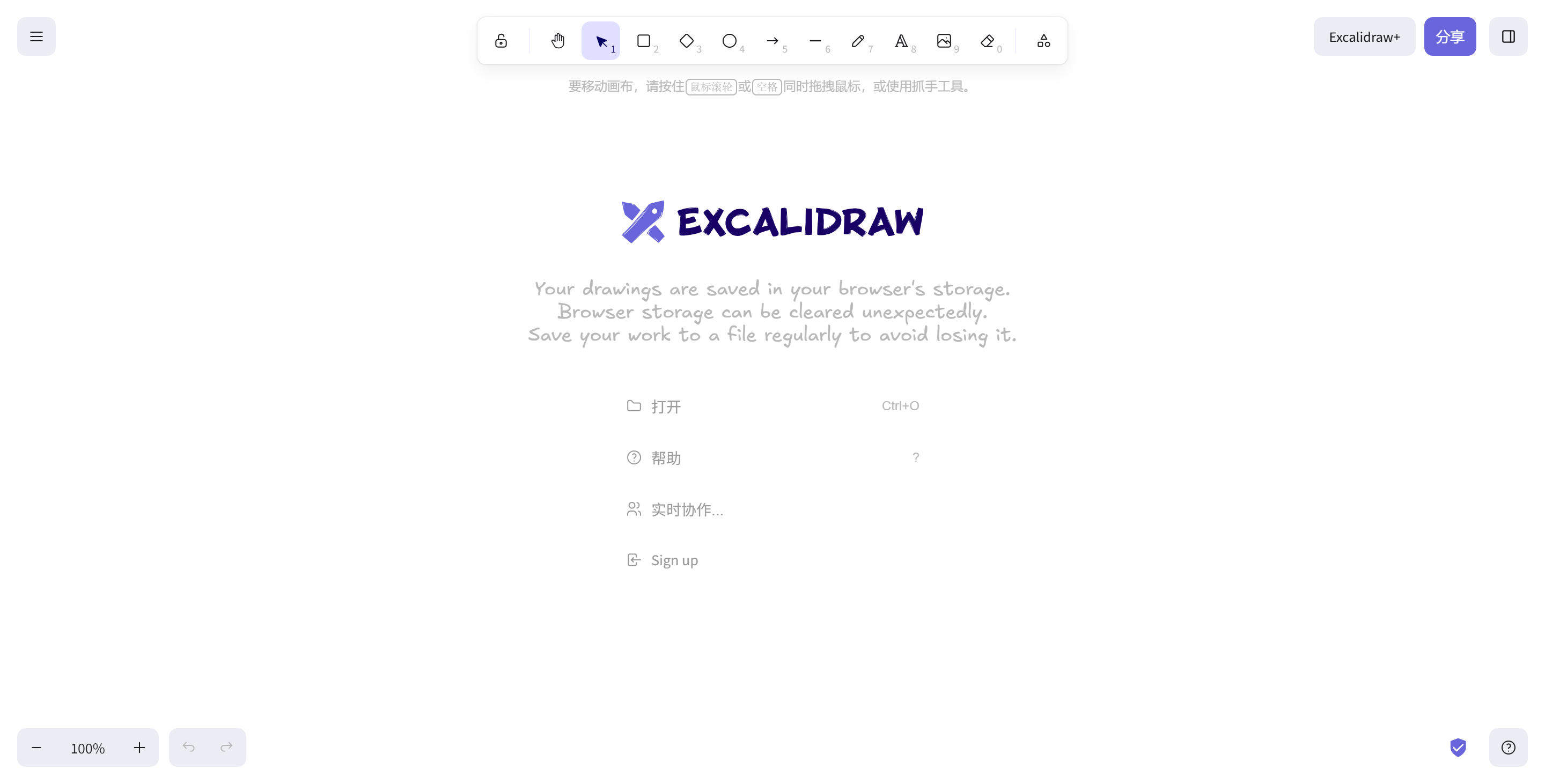

你只需要两样东西：一个 Smithery 账号（直接去 smithery.ai 注册就行），和一个能打开 .excalidraw 文件的工具。Excalidraw 本身是免费的，可以直接在浏览器打开 excalidraw.com，把文件拖进去就行。如果你用 VS Code，装一个 Excalidraw 扩展会更方便。
如果你想要用它的图标库功能，需要额外从 libraries.excalidraw.com 下载 .excalidrawlib 文件，然后用 Skill 自带的 Python 脚本拆分：
python scripts/split-excalidraw-library.py <library-path>
拆分后会生成 reference.md（图标索引）和 icons/ 目录（独立图标文件）。之后可以这样往图里加图标：
python scripts/add-icon-to-diagram.py <diagram> <icon-name> <x> <y> --label "文本"
python scripts/add-arrow.py <diagram> <from-x> <from-y> <to-x> <to-y> --style solid
不过这不是必须的，基础版开箱即用。
有一个小坑：.excalidraw 文件本质是 JSON，如果直接双击打开可能会被识别为文本文件。记住先打开 excalidraw.com，再把文件拖进去。这个操作逻辑跟 Figma 导入文件很像，习惯了就好。
操作流程

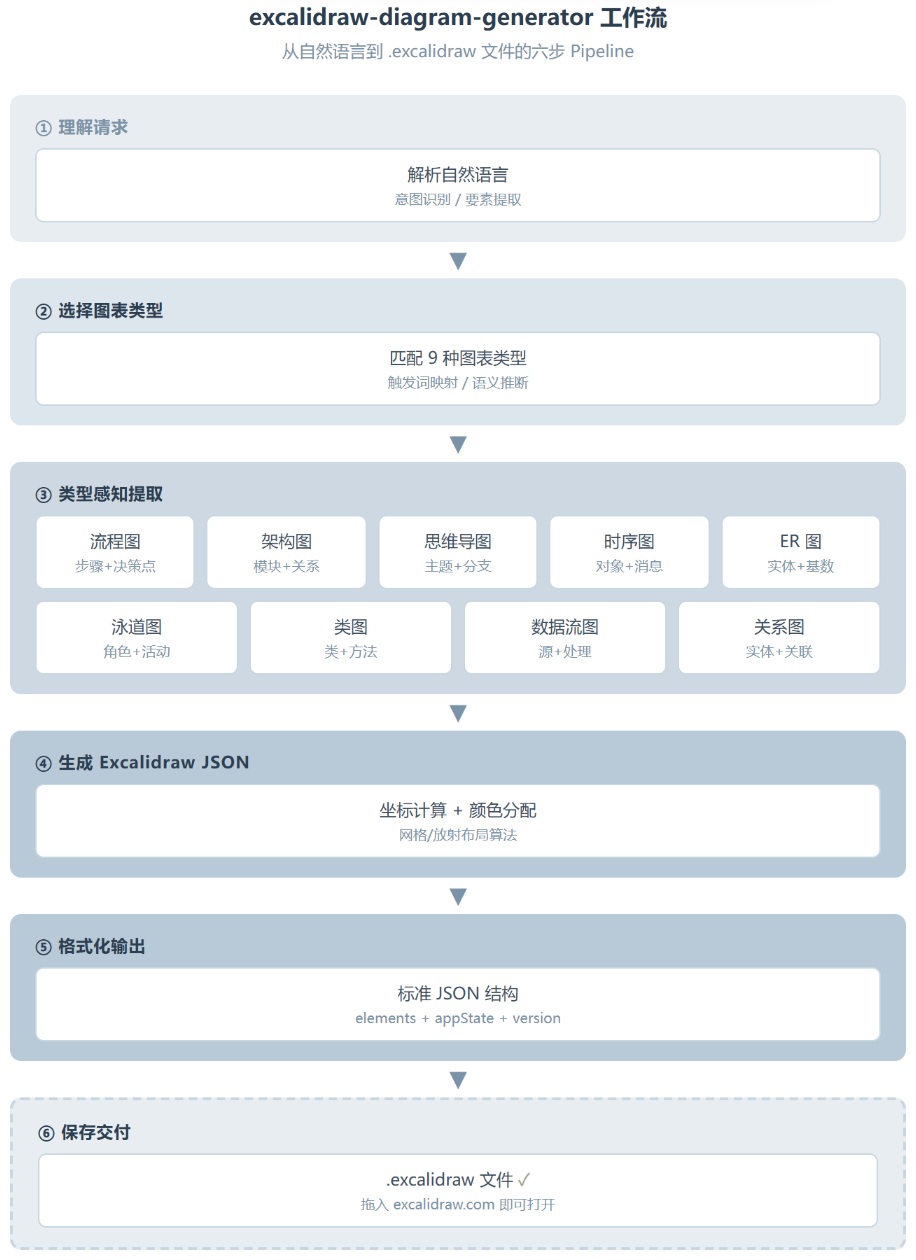

这个 Skill 的流程分六步，但真正需要你参与的只有第一步，后面五步全自动。
你把一句话发过去，比如”画一个用户登录的流程图，包含验证码校验和三次重试限制”。Skill 的第一步是理解你的请求，从这句话里提取三个关键信息：
-
要画什么类型的图（流程图） -
有哪些元素（登录、验证码、重试） -
元素之间是什么关系（顺序流 + 条件分支）
第二步是匹配图表类型。它在内部维护了一套触发词到图表类型的映射。你说”流程图”它就画流程图，你说”系统架构”它就画架构图。如果你没明确说类型，它会根据描述自动推断。
到了第三步，事情开始有点技术含量了。不同类型图表的提取策略完全不同。流程图的提取逻辑是找顺序步骤和决策点，思维导图是找中心主题和分支层级，ER 图要识别实体、属性和关系基数。这个差异化的提取逻辑是整个 Skill 最核心的部分。
第四步是生成 Excalidraw JSON，把提取出来的结构化信息转成实际的图形元素。这一步负责坐标计算、颜色分配、箭头方向和字体设置。所有文本元素强制使用 Excalifont（fontFamily: 5），保证打开后显示正常。
最后两步是格式化和保存。输出的 JSON 结构非常标准化，包含元素数组、版本号和画布配置：
{
"type": "excalidraw",
"version": 2,
"elements": [
{ "type": "rectangle", "x": 100, "y": 100, ... },
{ "type": "text", "text": "用户登录", "fontFamily": 5, ... },
{ "type": "arrow", ... }
],
"appState": { "viewBackgroundColor": "#ffffff", "gridSize": 20 }
}
所有文本元素强制使用 Excalifont（fontFamily: 5），保证打开后显示正常。Skill 还会在你第一次使用时，提醒你怎么打开这个文件。
整个过程从输入到拿到文件，通常不超过十秒。这个速度比你手动从空白画布开始画要快太多了。
关键设计
翻了这个 Skill 的文档和设计逻辑之后，有三个设计决策让我觉得挺有意思。

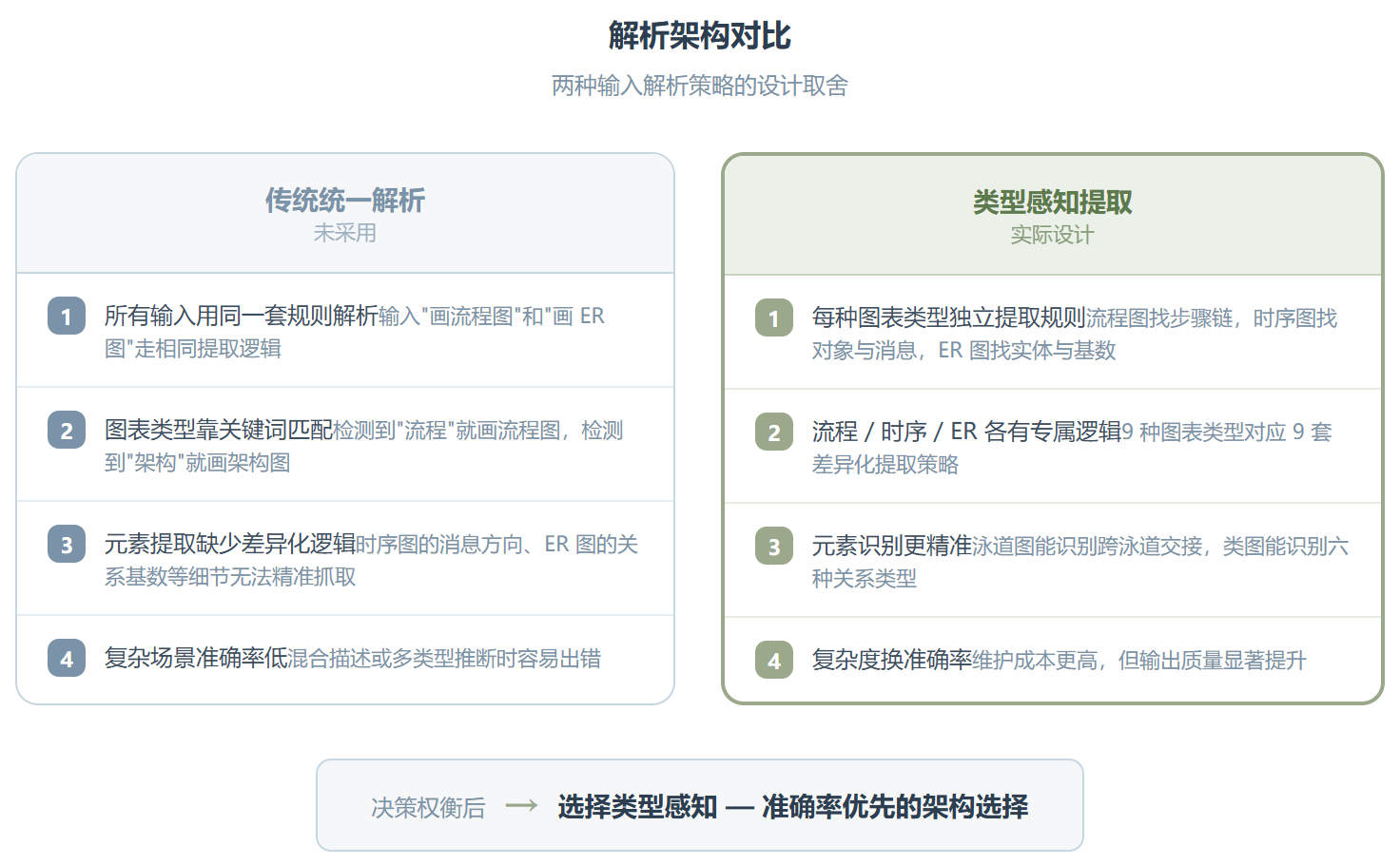

第一个是它的”类型感知提取”。大多数自然语言转图的工具，无论你输入什么，都用同一套解析逻辑去理解。但 excalidraw-diagram-generator 给每种图表类型写了独立的提取规则。流程图的提取关注步骤顺序，时序图关注对象和消息方向，ER 图关注实体和关系基数。这种设计增加了复杂度，但准确性确实更高。
第二个是布局算法。它没有依赖任何第三方布局引擎，自己写了两套算法：关系图用网格布局计算列数（Math.ceil(Math.sqrt(entityCount))），思维导图用三角函数做放射布局。这个选择很务实，避免了依赖外部库带来的兼容性问题，代价是复杂场景下的布局不够智能。
第三个是关于图标库的集成方式。它支持从 Excalidraw 官方图标库下载 .excalidrawlib 文件，然后通过 Python 脚本拆分、注入。关键是它用脚本而非 AI 上下文来处理图标的 JSON 数据，这种做法避免了把大量图标数据塞进 LLM 的上下文窗口。
但有几个地方我持保留态度。元素数量硬限制在 20 个以内，对于复杂架构图来说这个上限偏保守了。它的建议是拆分多张图，但有时候一张大图的信息密度才是核心价值。另外，碰撞检测完全没有，全靠间距指南来规避重叠。对于自动布局来说，这是一个明显的短板。
使用场景
这个 Skill 最让我觉得有实际价值的，是它能大幅降低”画图的心理门槛”。
很多开发者在开会或讨论方案的时候，其实是需要快速画一个草图的。但传统的 Excalidraw 画图流程是这样的：
-
打开 Excalidraw -
新建画布 -
拖方框 -
连线 -
调位置
这套动作做完可能要三五分钟。用这个 Skill 的话，直接在聊天框里打一句话，十秒后拿到文件。这个时间差在实际工作中是有意义的。
另一个场景是脑暴和知识整理。比如你在研究一个新领域，想把这个领域的知识点用思维导图串起来。不需要一边想内容一边手动排版，把想法说出来就行。Skill 帮你把结构化的东西自动排好，你只需要在生成的基础上做微调。
它生成的 .excalidraw 文件还有一个好处：可编辑。跟那些直接输出 PNG 或 SVG 的工具不同，你拿到的是一个完整的 Excalidraw 项目文件。不满意的地方可以手动改，颜色不喜欢可以换，元素位置可以拖。它不是一次性产物，是”可继续加工的起点”。
对于经常需要画技术文档配图的团队来说，这个 Skill 能省掉不少重复劳动。一个团队的架构师画好基础图，其他人拿到 .excalidraw 文件后各自按需补充细节，比各自从零画起效率高得多。
洞察与反思
看完这个 Skill 的完整设计，我有一个比较强烈的感受：自然语言转图这件事，”自动布局”比”自动绘图”难得多。
把文字塞进方框里不难，LLM 生成结构化 JSON 也不难。但让生成的图”看起来还行”，涉及到坐标计算、间距控制、颜色搭配和层次关系，这些才是真正的工程问题。excalidraw-diagram-generator 在这方面的处理是务实的，它没有追求完美的自动布局，而是用简单的网格算法保证”可用”，把美感的部分留给用户在 Excalidraw 里手动调整。

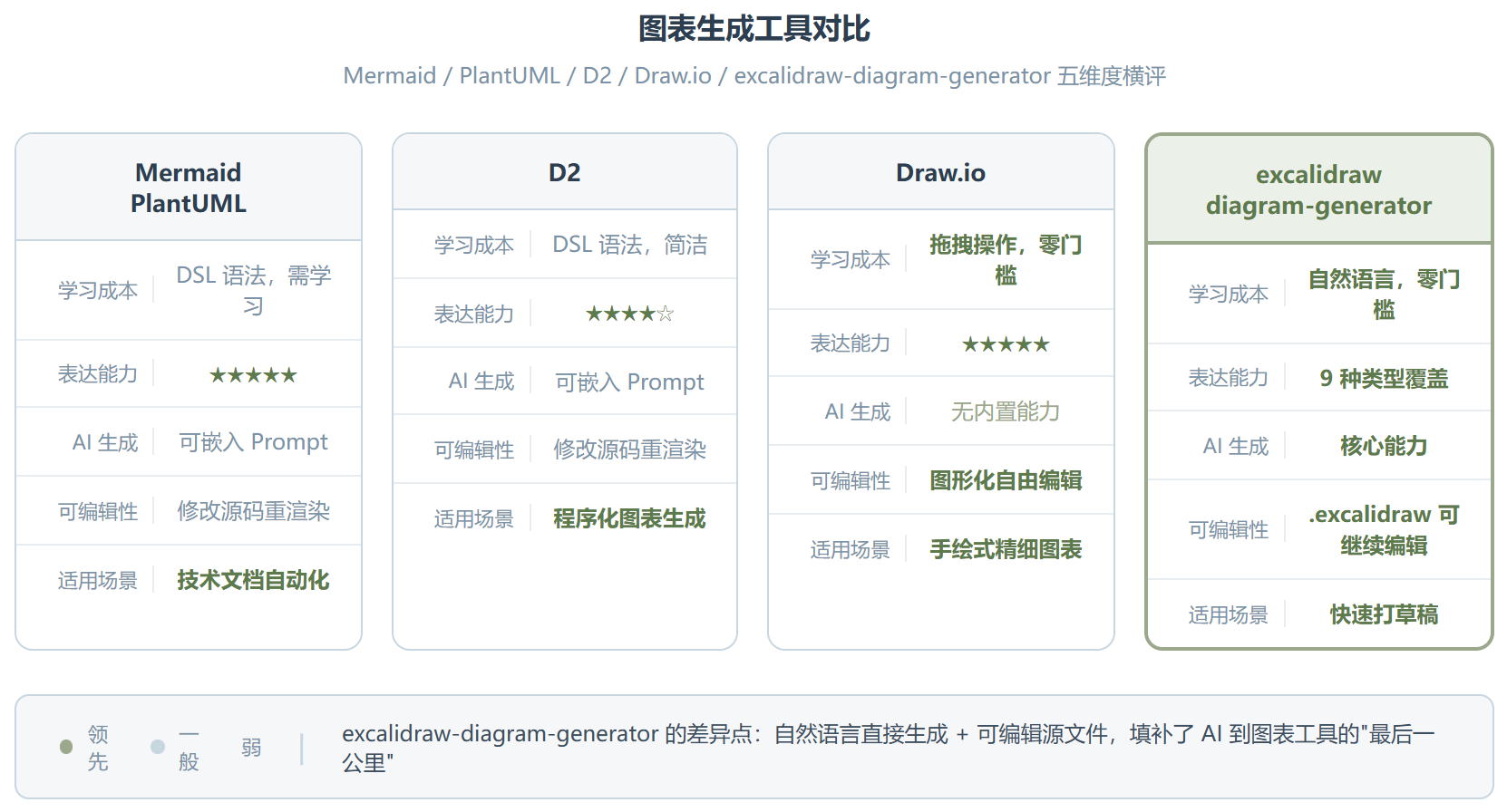

对比一下其他同类工具。Mermaid 和 PlantUML 是用 DSL 描述图，表达能力强但学习成本高。D2 也是一样的问题。Draw.io 功能强大但操作路径长。Excalidraw 本身虽然简洁，但没有内置的 AI 生成能力。这个 Skill 恰好填补了”Excalidraw 生态里缺 AI 能力”这个空白。
不过话说回来，这个 Skill 本质上是 Smithery 平台上的一个 AI 编排层，它不拥有 Excalidraw 的任何底层能力。如果 Excalidraw 官方推出了自己的 AI 生成功能，这个 Skill 的价值就会被大幅稀释。
还有一个容易被忽视的点：它的价值上限其实取决于用户对图表类型的理解。如果你不知道什么时候该用泳道图、什么时候该用 ER 图，那即使 Skill 支持 9 种类型，你也未必能选对。换句话说，这个工具是”画图能力”的放大器，不是”画图知识”的替代品。
资源地址
| 资源 | 地址 |
|---|---|
| Smithery 页面 | https://smithery.ai/skills/github/excalidraw-diagram-generator |
| Excalidraw 官网 | https://excalidraw.com |
| Excalidraw 图标库 | https://libraries.excalidraw.com |
总结
回看整个 Skill 的设计，它做对了一件事：在一个好的平台上，用一个好的格式，解决了一个真实存在的问题。
Excalidraw 本身已经是手绘风格图表的首选工具了，.excalidraw 的 JSON 格式天然适合 AI 生成。Smithery 平台提供了 Skill 的分发和运行环境。这个 Skill 只是把这三者串了起来，但串得挺漂亮。
如果你经常需要画技术图、做架构设计或者整理思路，这个 Skill 值得试一下。不用它替代你的画图工具，把它当成”快速打草稿的东西”就好。十秒钟拿一个能看的底稿，剩下的时间花在打磨上，这个分工挺合理的。
